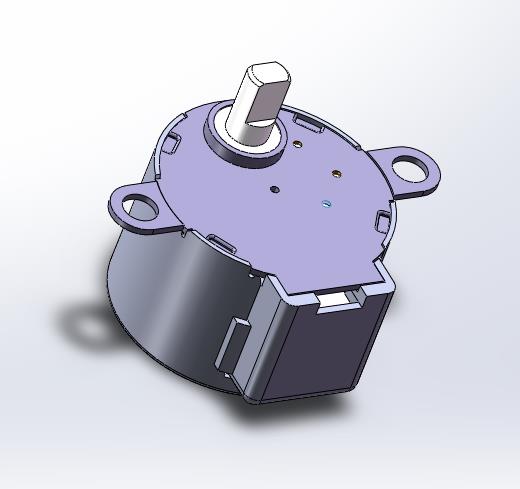

步进电机作为一种数字式执行元件，在运动控制系统中得到广泛的应用。许多用户朋友在使用步进电机的时候，感觉电机工作时有较大的发热，心存疑虑，不知这种现象是否正常。实际上发热是步进电机的一个普遍现象，但怎样的发热程度才算正常，以及如何尽量减小步进电机发热呢?

    首先，要了解步进电机为什么会发热对于各种步进电机而言，内部都是由铁芯和绕组线圈组成的。绕组有电阻，通电会产生损耗，损耗大小与电阻和电流的平方成正比，这就是我们常说的铜损，如果电流不是标准的直流或正弦波，还会产生谐波损耗;铁心有磁滞涡流效应，在交变磁场中也会产生损耗，其大小与材料，电流，频率，电压有关，这叫铁损。铜损和铁损都会以发热的形式表现出来，从而影响电机的效率。步进电机一般追求定位精度和力矩输出，效率比较低，电流一般比较大，且谐波成分高，电流交变的频率也随转速而变化，因而步进电机普遍存在发热情况，且情况比一般交流电机严重。再者，将步进电机发热控制在合理范围内电机发热允许到什么程度，主要取决于电机内部绝缘等级。内部绝缘性能在高温下(130度以上)才会被破坏。所以只要内部不超过130度，电机便不会损坏，而这时表面温度会在90度以下。所  以，步进电机表面温度在70-80度都是正常的。

    简单的温度测量方法有用点温计的，也可以粗略判断：用手可以触摸1-2秒以上，不超过60度;用手只能碰一下，大约在70-80度;滴几滴水迅速气化，则90度以上了；当然也可以用测温枪来检测。第三，步进电机发热随速度变化的情况采用恒流驱动技术时，步进电机在静态和低速下，电流会维持相对恒定，以保持恒力矩输出。速度高到一定程度，电机内部反电势升高，电流将逐步下降，力矩也会下降。因此，因铜损带来的发热情况就与速度相关了。静态和低速时一般发热高，高速时发热低。
