复印机步进电机在复印机中的结构图

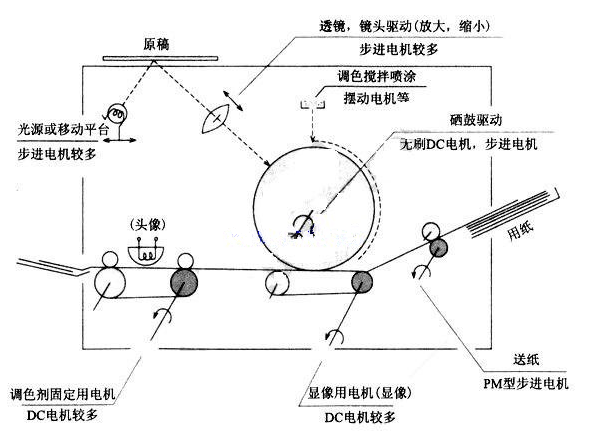

复印机在OA(办公自动化)机器中使用的电机多。其结构如下图所示。复印机可以使用复印机步进电机、无刷电机或直流电机。此处着重介绍步进电机在复印机中的应用。

一、扫描电机:扫描器电机用以读取原稿，原稿平行放置，移动光源等为读取数据而进项往复运动。此时驱动电机旋转如发生速度变化，复印的图形质量会下降，所以要求电机的振动和转速波动要小。当然，由于在室内使用，要要求使用噪音电机。复印张数代表复印机的出来能力，决定了电机的转速。读取时扫描速度要低，振动要小，返回七点时速要快，定位要准，转速及其转矩要高，所以，复印机步进电机要在低速几百rpm到高速几千rpm范围内使用，不断以梯形或三角形驱动方式进行正转、反转运行、扫描器电机与无刷电机相比，能瞬时达到同步转速，即上升特性好，不需加速行程，振动低，转速波动小。如果要求高速高转矩场合，大多使用三相步进电机。

二、透镜、镜头的驱动电机:透镜、镜头用的驱动步进电机用于复印时扩大和缩小位置定位，大都使用42MM直径的HB型或PM型步进电机。直流电机也可以用于位置定位。

三、驱动圆筒用电机:复印机的复印圆筒一100RPM以下的低速旋转，此时圆筒的转速波动会降低复印质量，所以，驱动电机要求转速波动小。一般使用额定转速1500RPM的直流无刷电机，用过减速器降至100RPM以下的转速使用。如果使用两项1.8°步进电机直接驱动。子100rpm以下的转速运行时，不能满足圆筒转速波动率的要求。

四、送纸电机:送纸电机一般使用直流电机或低成本的PM型步进电机。

五:其他驱动电机:调色剂搅拌电机大多采用感应电机或直流电机，成像电机大都使用直流电机。

东莞市博厚电机有限公司作为博顺集团旗下全资子公司，专业从事步进电机、伺服电机及电机驱动器的开发设计、制造与销售。可参考24BYJ48系列电机，其中可关注BH24BYJ48-095A 复印机步进电机
